產品名稱：	氧氣專用球閥	產品型號：	QY347F
公稱通徑：	DN50～DN800	結構形式：	球形
公稱壓力：	1.6Mpa～4.0Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	黃銅、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、氧氣、氣體、腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

QY347F氧氣專用球閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有的防爆阻燃性能，消除了氧氣管路上的不安全因素，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通銅閥門的功能外，又有其自身的特點。在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。

產品特點

氧氣專用球閥屬于氧氣管道專用閥門，除了具有普通閥門用特點外，又鑒于它采用了質地優良的銅材質制造，又具有耐腐蝕、阻燃性能好、導電性好、傳熱性快等優點，結構上的不斷更新和精細工藝的保證，使得該系列產品已成為氧氣管控工程系統中理想的設備。
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有的防燃阻火性能
2、安全可靠：氧氣專用銅球閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠
3、氧氣專用銅球閥法蘭端均設有導電螺孔，以防止靜電。

產品應用

① 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、氧、油品、烴類等。
② 化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、制藥生產中衛生要求的物料，如：啤酒、飲料、乳制品、糧漿等。

主要性能規范

公稱壓力	1.6	2.5	4.0
水壓強度試驗壓力Mpa	2.4	3.75	6.0
水壓密封試驗壓力Mpa	1.76	2.75	4.4
氣壓強度試驗壓力Mpa	1.76	2.75	4.4
氣壓密封試驗壓力Mpa	1.76	2.75	4.4
工作壓力Mpa	1.6	2.5	4.0
工作溫度	-20~150℃
適用介質	氧氣,氮氣,空氣等

主要零件材料

零件名稱	殼體	球體	閥桿	手柄	墊片,填料密封圈
材料	16-4硅黃銅	不銹鋼或銅合金	不銹鋼	碳鋼	聚四氟乙烯

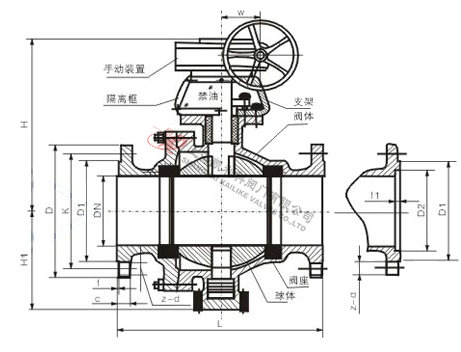

外形結構圖



主要外形連接尺寸

公稱壓力	公稱直徑DN(mm)	D	D1	D2	K	L	F	F1	C	Z-d	H	H1	W
1.6	125	245	185	/	210	381	3	/	20	8-φ18	252	195	115
	150	280	210	/	240	403	3	/	24	8-φ23	272	215	115
	200	335	295	/	295	502	3	/	26	12-φ23	342	295	115
	250	405	320	/	355	568	3	/	30	12-φ25	495	335	115
	300	460	375	/	410	648	4	/	30	12-φ25	580	385	171
	350	520	435	/	470	762	4	/	34	16-φ25	625	430	171
	400	580	485	/	525	838	4	/	36	16-φ30	720	470	171
	450	640	545	/	585	914	4	/	40	20-φ30	800	560	171
2.5	125	270	188	/	220	381	3	/	28	8-φ25	252	195	115
	150	300	218	/	250	403	3	/	30	8-φ25	272	215	115
	200	360	278	/	310	502	3	/	34	12-φ25	342	295	115
	250	425	332	/	370	568	3	/	36	12-φ30	495	335	115
	300	485	390	/	430	648	4	/	40	16-φ30	580	385	171
	350	550	448	/	490	762	4	/	44	16-φ34	625	430	171
	400	610	505	/	550	838	4	/	48	16-φ34	720	470	171
	450	660	555	/	600	914	4	/	50	20-φ34	800	560	171
4.0	125	270	188	176	220	381	3	4.5	28	8-φ25	252	195	115
	150	300	218	204	250	403	3	4.5	30	8-φ25	272	215	115
	200	375	282	260	320	502	3	4.5	38	12-φ30	398	295	115
	250	445	345	313	385	568	3	4.5	42	12-φ34	495	335	115
	300	510	408	364	450	648	4	4.5	46	16-φ34	580	385	171
	350	570	465	422	510	762	4	5	52	16-φ34	625	430	171
	400	655	535	474	585	838	4	5	58	16-φ41	720	470	171
	450	680	560	524	610	914	4	5	60	20-φ41	820	560	171

聲明：【QY347F氧氣專用球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QY347F氧氣專用球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
