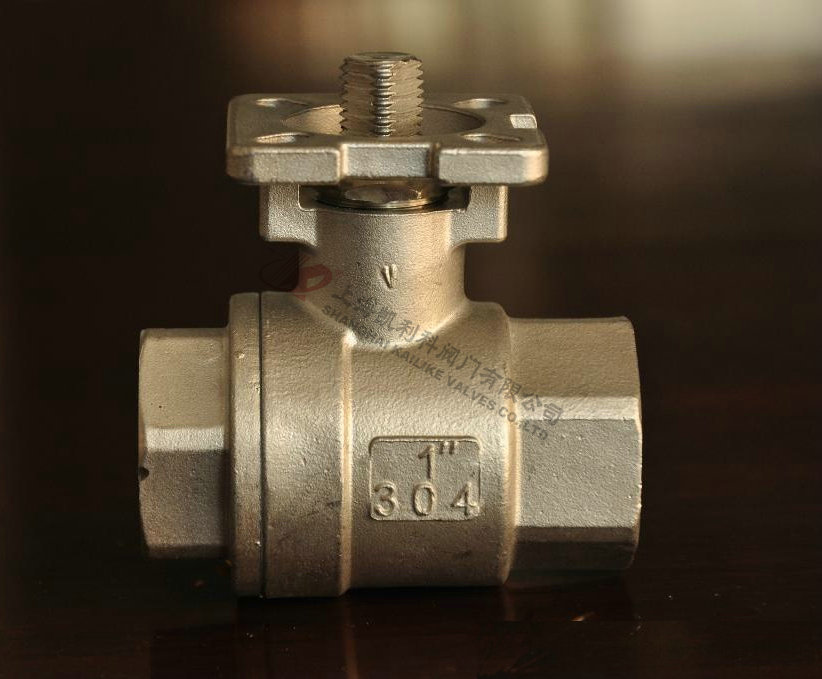

產品名稱：	兩片式高平臺球閥	產品型號：	Q11F
公稱通徑：	DN6～DN100	結構形式：	球形
公稱壓力：	1.6Mpa～6.4Mpa（W.O.G）	連接方式：	內螺紋
適用溫度：	-20～232℃～350℃	驅動方式：	手動、電動、氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣及某些腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q11F兩片式高平臺球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

產品特點

兩片式高平臺球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

產品特征

公稱壓力	適用介質	適用穩定范圍	螺紋類型
1.6-6.4MPa	水、油、氣及某些腐蝕性液體（W。O。G）	-20～232℃～350℃	G。NPT。BSPT。BSP。DI259/2999

主要技術參數

公稱通徑	DN（mm）	6～100mm
公稱壓力	PN（MPa）	2.5	4.0	6.4
試驗壓力	強度試驗壓力	3.8	6.0	9.6
	高密封試驗壓力	3.0	4.8	7.6
	低壓氣密封試驗壓力	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	< 150℃（PTFE） < 300℃（PLL）

主要零件材料

NO	零件名稱	PART NAME	材料（MATERIAL）
1	閥體	Body	CF8M CF8 WCB
2	閥蓋	Cap	CF8M CF8 WCB
3	閥座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封墊	Seal Gasket	PTFE
6	閥桿密封	Stem Seal	PTFE
7	閥桿	Stem	SS316
8	閥桿填料	Stem Packing	PTFE
9	填料壓蓋	Packing gland	SS304
10	彈性墊圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304

外形結構圖



外形連接尺寸

公稱通徑		結構長度	外形尺寸			參考重量
毫米	英寸	L	d	H	W	（kg）
6	1/4"	55	10	42	95	0.2
10	3/8"	55	10	42	95	0.2
15	1/2"	64	15	51	108	0.35
20	3/4"	75	20	58	115	0.5
25	1"	85	25	77	135	0.75
32	1-1/4"	102	32	83	150	1.3
40	1-1/2"	108	38	97	175	2.0
50	2"	124	50	106	190	3.3
65	2-1/2"	163	65	122	220	6.1
80	3"	185	80	133	250	9.9

聲明：【兩片式高平臺球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的兩片式高平臺球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
