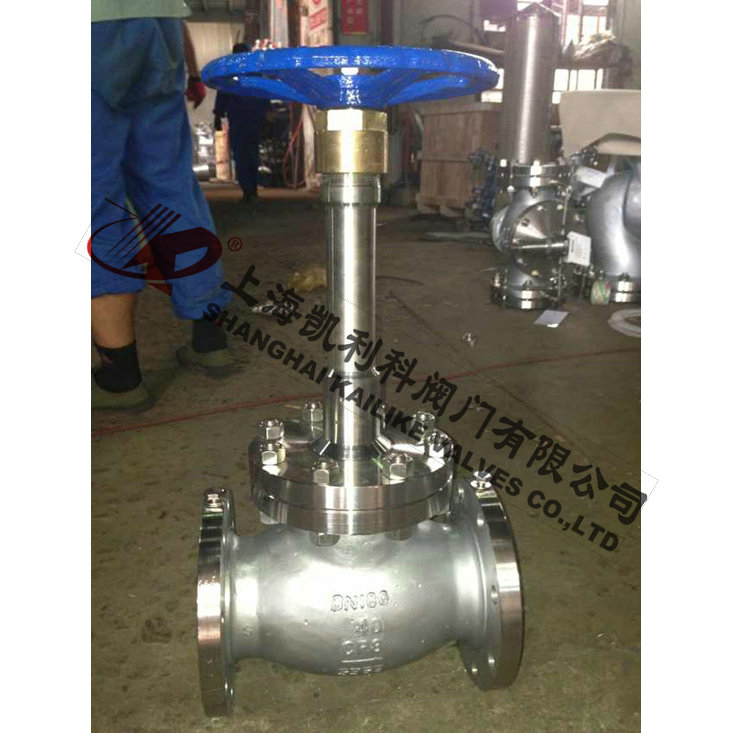

DJ41Y美標低溫截止閥

DJ41Y美標低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

產品名稱：	美標低溫截止閥	產品型號：	DJ61Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～16.0MPa	連接方式：	法蘭、焊接、螺紋
適用溫度：	-29ºC～-196ºC	驅動方式：	手輪、傘齒輪
閥體材質：	LCB碳鋼、LC3不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	液化天然氣、液氮、液氨、乙烯、丙烯、甲烷	生產廠家：	上海凱利科閥門有限公司

產品說明

DJ41Y美標低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

設計制造

1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

執行標準

項目	結構長度	法蘭標準
標準	ANSI B16.10	ANSI B16.5

零件材料

零件名稱	閥體、閥蓋	閥桿、閥瓣	填料	支架
材料	A352-LCB、 A352-LC3、 A351-CF8	A182-F304	聚四氟乙烯	A216-WCB

性能規范

型號	公稱壓力 PN	常溫試驗壓力			低溫密封試驗壓力（MPa）	工作溫度及適用介質
型號	公稱壓力 PN	殼體	密封	上密封	低溫密封試驗壓力（MPa）	工作溫度及適用介質
DJ44Y-150（Lb）	150	3.0	0.6	2.2	0.6	-46℃，氨、液氮、丙烷	-101℃乙烯、而氧化碳	-196℃甲烷、液化天然氣
DJ44Y-300（Lb）	300	7.5	0.6	5.5	0.6
DJ44Y-600（Lb）	600	15.0	0.6	11.0	0.6

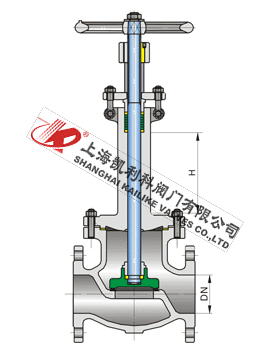

外形結構圖

主要外形尺寸

公稱壓力（Class）	公稱通徑 NPS		L	H
公稱壓力（Class）	in	mm	L	-46℃	-101℃	-196℃
DJ41Y-150Lb
150	2	50	203	110	130	170
	3	80	241	120	150	190
	4	100	292	130	160	200
	5	125	356	130	160	200
	6	150	406	140	170	220
	8	200	495	140	170	220
DJ41Y-300Lb
300	2	50	267	414	130	170
	3	80	292	466	150	190
	4	100	318	466	160	200
	6	150	356	528	170	220
	8	200	445	678	170	220
DJ41Y-600Lb
600	2	50	292	110	130	170
	3	80	356	120	150	190
	4	100	432	130	160	200
	5	125	508	130	160	200
	6	150	559	140	170	220
	8	200	660	140	170	220

聲明：【DJ41Y美標低溫截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DJ41Y美標低溫截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
