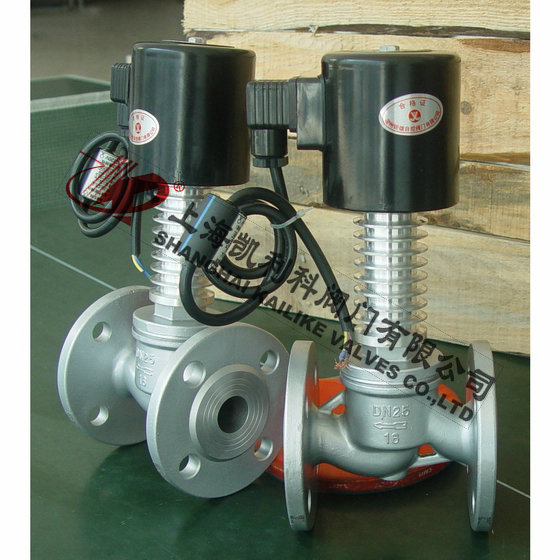

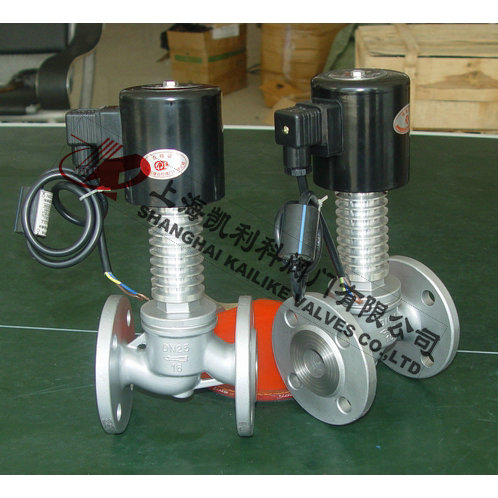

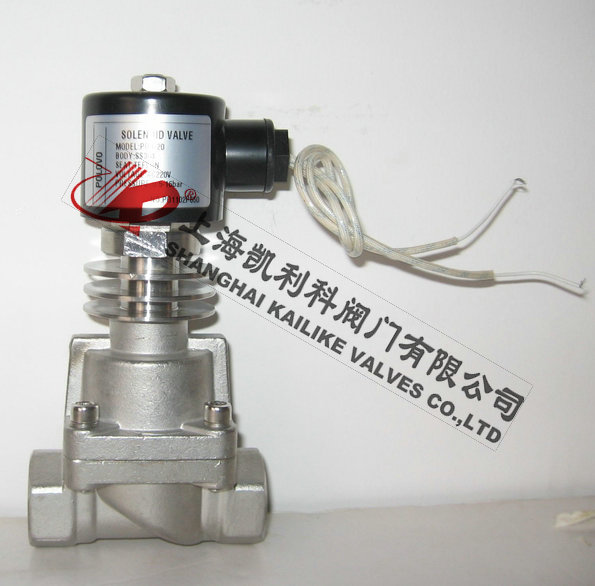

產品名稱：	不銹鋼高溫電磁閥	產品型號：	ZCG
公稱通徑：	DN15～DN150	結構形式：	先導活塞式
公稱壓力：	1.0MPa～4.0MPa	連接方式：	法蘭、螺紋
適用溫度：	-29ºC～+450ºC	驅動方式：	電磁動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCG不銹鋼高溫電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫熱水、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的首選產品。

產品特點

①特殊場合可持續長時間通電，采用全金屬密封，介質流體溫度最高可達350℃-450°C
②不同的使用介質,采用針對性的密封，更加提高電磁閥合理性
③采用新穎巧妙的閥芯結構及安裝散熱裝置，使結構更加緊湊，重量是同類產品的三分之一
④采用不銹鋼活塞結構，閥芯磨損可自動補償，更加提高電磁閥的壽命和可靠性，可持續頻繁工作
⑤介質流體最高壓力可分別提供2.5Mpa-4.0Mpa;

應用范圍

航天、船舶重工、石油化工、電力裝備、生物制藥、工業爐窯、釀酒、干燥設備、暖通空調、電鍍涂裝、食品工業、熱電廠、橡塑機械等。

技術參數

原理結構：分步直動活塞型、先導活塞型
流體溫度：C7組：≤350℃
控制方式：常閉式、常開式
標準電壓：AC220V、DC24V (其它可特制)
流體范圍①：熱水、蒸汽、導熱油等高溫介質
環境溫度：-30--75℃
密封材料：PTFE、紫銅
電氣連接：接線盒
防護等級：普通型IP54、防爆型IP56
防爆等級：dⅡBT4 、dⅡCT5

技術規格

介質溫度℃	ZCG	≤250 ≤450
	ZCH	≤400
公稱壓力(MPa)	ZCG	2.5
	ZCH	4.0
工作壓差(MPa)	ZCG	0.1-2.5
	ZCH	0.1-4.0
公稱通徑(MPa)	15	20	25	32	40	50	65	80	100
功耗	130VA				480VA
電源電壓	AC220V DC 24V 其余規格可作特殊訂貨
額定流量系數(KV)	3.8	7.4	10.3	18.8	25.7	41	58	85	154
泄漏量(ml/min)	按JB/T7352-94·F規定

外形結構圖



主要外形尺寸

型號規格②	通徑DN[mm]	工作壓力 [bar]	閥體材質	內螺紋式尺寸［mm］			法蘭式尺寸［mm］
				G	L	H	L	H	D	D1	n-d
ZCG15	15	B016級：0-16 B8級：0-8（常開） B25級：1-25（特制）	不銹鋼	1/2〃	90	198	90	200	Φ95	65	4-Φ12
ZCG 20	20			3/4〃	95	200	115	205	Φ105	75	4-Φ14
ZCG 25	25			1〃	110	210	125	210	Φ115	85	4-Φ14
ZCG 32	32			1 1/4〃	120	220	140	220	Φ135	100	4-Φ18
ZCG 40	40			1 1/2〃	140	230	165	230	Φ145	110	4-Φ18
ZCG 50	50			2〃	160	245	190	260	Φ160	125	4-Φ18
ZCG65F	65	B16級：0.5-16 B25級：1-25（特制）	不銹鋼  碳鋼WCB	-	-	-	250	310	Φ185	145	4-Φ18
ZCG 80F	80			-	-	-	270	325	Φ200	160	8-Φ18
ZCG100F	100			-	-	-	320	420	Φ220	180	8-Φ18
ZCG150F	150			-	-	-	400	490	Φ285	240	8-Φ18

安裝方式

1、在安裝電磁閥前：請仔細核對電磁閥型號和規格并沖洗管道和接口
2、不銹鋼高溫電磁閥安裝方向：介質流通方向應與閥體上箭頭方向一致；電磁線圈部分應豎直向上
3、不要將不銹鋼高溫電磁閥安裝于管道低凹處，以免因蒸汽凝結水，雜質等沉積在閥內而妨礙動作
4、不銹鋼高溫電磁閥不可在爆炸危險場合使用
5、ZCG不銹鋼高溫電磁閥安裝處應留有一定空間，以便散熱及日常保養與定期保養。

聲明：【ZCG不銹鋼高溫電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCG不銹鋼高溫電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
