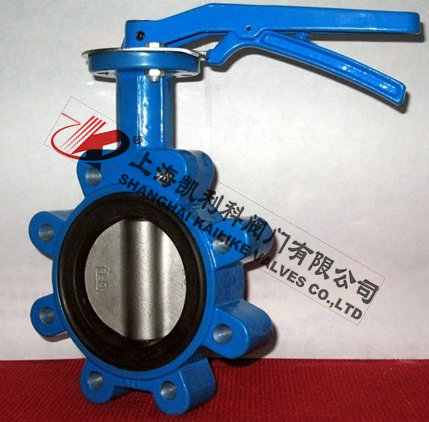

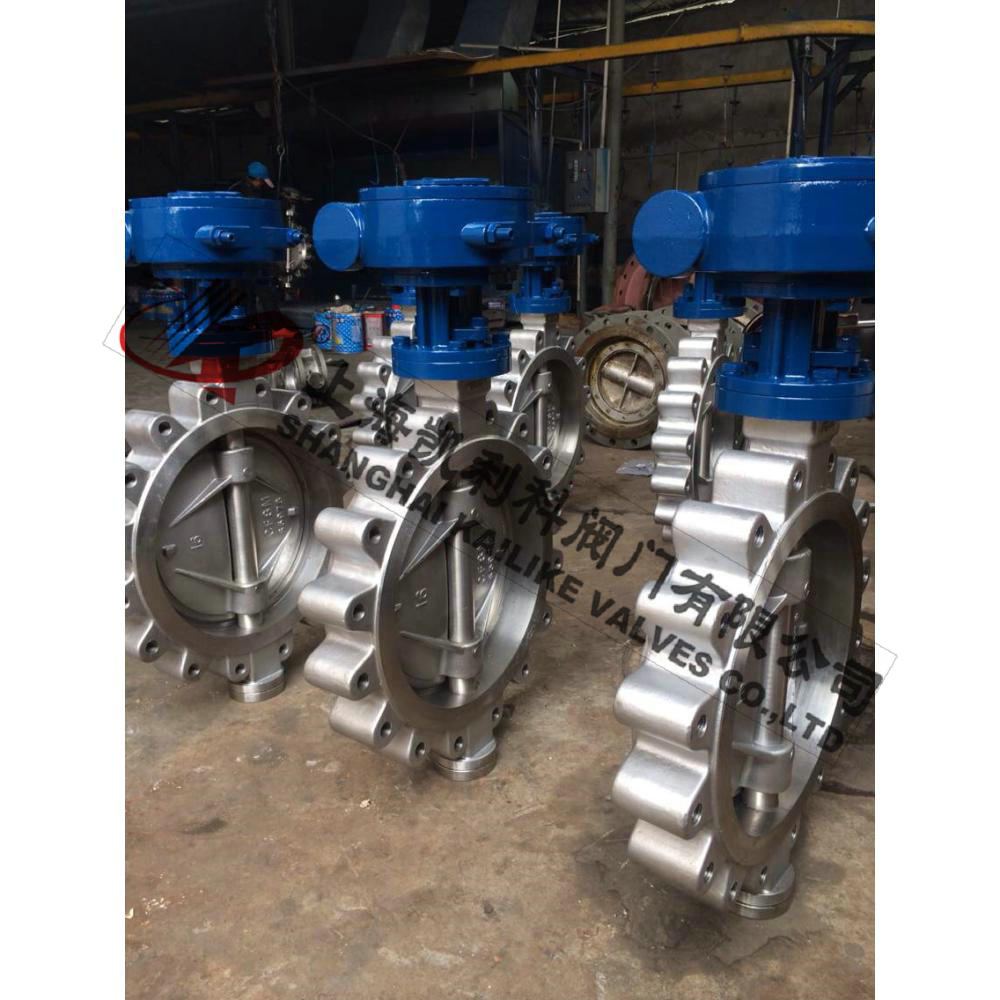

D373H凸耳式蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。
| 產品名稱： | 凸耳式蝶閥 | 產品型號： | D373H |
| 公稱通徑： | DN50～DN1200 | 閥座密封： | 金屬密封 |
| 公稱壓力： | 1.6Mpa～5.0MPa、150LB-300LB | 連接方式： | 對夾 |
| 適用溫度： | -20ºC～+425ºC | 驅動方式： | 手柄、蝸輪、氣動、電動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、海水 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計標準 | API609-83 |
| 法蘭連接尺寸 | ANSI B16.5 |
| 結構長度 | ANSI B16.10-1992 |
| 壓力試驗: | API598-82 |
| 公稱通徑 | DN（mm） | 2"～36" | |
| 公稱壓力 | PN（Mpa） | 150Lb | 300Lb |
| 試驗壓力 | 強度試驗 | 3.0 | 7.5 |
| 密封試驗 | 2.2 | 5.5 | |
| 適用介質 | 水、蒸汽、油品、海水等 | ||
| 適用溫度 | -29℃～425℃ | ||
| 零件名稱 | 材料 |
| 閥體 | WCB、304、316、316SS、CF8M |
| 蝶板 | WCB、304、316、316SS、CF8M |
| 閥桿 | 316、2Cr13、1Cr18Ni9Ti |
| 密封圈 | 316、氟塑料 |
| 填料 | 柔性石墨、氟塑料 |
| 型號 | 英寸 | L | L1 | D | D1 | D2 | H2 | H1 | H | M | Z-d | Wt/kgs | |||||||||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 對夾式 | 法蘭式 | ||||||
| D373H-150LB | 2" | 1.72 | 43 | 14.25 | 108 | 6.00 | 152 | 4.75 | 120.5 | 3.62 | 92 | 4.33 | 110 | 11.02 | 280 | 13.58 | 345 | M18 | 4-19 | 9 | 20 |
| 3" | 1.93 | 49 | 4.50 | 114 | 7.50 | 190 | 6.00 | 152.5 | 5.00 | 127 | 4.92 | 125 | 12.40 | 315 | 14.96 | 380 | M18 | 4-19 | 11 | 29 | |
| 4" | 2.20 | 56 | 5.00 | 127 | 9.00 | 229 | 7.50 | 190.5 | 6.19 | 157 | 5.70 | 145 | 13.78 | 350 | 16.34 | 415 | M20 | 8-19 | 13 | 33 | |
| 5" | 2.50 | 64 | 5.50 | 140 | 10.00 | 254 | 8.50 | 216 | 7.32 | 186 | 6.50 | 165 | 15.35 | 390 | 17.91 | 455 | M20 | 8-22 | 16 | 38 | |
| 6" | 2.75 | 70 | 5.50 | 140 | 11.00 | 279 | 9.50 | 241.5 | 8.50 | 216 | 6.89 | 175 | 17.91 | 455 | 21.45 | 545 | M20 | 8-22 | 26 | 74 | |
| 8" | 2.80 | 71 | 5.90 | 150 | 13.50 | 343 | 11.75 | 298.5 | 10.62 | 270 | 8.26 | 210 | 20.67 | 252 | 24.21 | 615 | M24 | 8-22 | 34 | 86 | |
| 10" | 3.00 | 76 | 6.30 | 160 | 16.00 | 406 | 14.25 | 362 | 12.75 | 324 | 9.84 | 250 | 23.81 | 605 | 27.36 | 695 | M24 | 12-25 | 51 | 142 | |
| 連接尺寸 | 12" | 3.38 | 86 | 7.00 | 178 | 19.00 | 483 | 17.00 | 432 | 15.00 | 381 | 11.24 | 285 | 28.74 | 730 | 32.78 | 830 | M27 | 12-25 | 72 | 167 |
| 14" | 3.63 | 92 | 7.50 | 190 | 21.00 | 533 | 18.75 | 476 | 16.25 | 413 | 12.60 | 320 | 31.50 | 800 | 35.43 | 900 | M27 | 12-29 | 106 | 218 | |
| 16" | 4.00 | 102 | 8.50 | 216 | 23.50 | 597 | 21.25 | 540 | 18.50 | 470 | 13.98 | 355 | 34.25 | 870 | 38.58 | 980 | M30 | 16-29 | 133 | 275 | |
| 18" | 4.50 | 114 | 8.74 | 222 | 25.00 | 635 | 22.75 | 578 | 21.00 | 533 | 14.96 | 380 | 36.22 | 920 | 40.55 | 1030 | M30 | 16-32 | 176 | 315 | |
| D373H-300LB | 20" | 5.00 | 127 | 9.00 | 229 | 27.50 | 399 | 25.00 | 635 | 23.00 | 584 | 16.34 | 415 | 39.37 | 1000 | 43.70 | 1110 | M33 | 20-32 | 190 | 395 |
| 24" | 6.06 | 154 | 10.50 | 267 | 32.00 | 813 | 29.50 | 750 | 27.25 | 692 | 18.70 | 475 | 45.51 | 1155 | 51.37 | 1305 | M33 | 20-35 | 394 | 580 | |
| 30" | 6.50 | 165 | 11.50 | 292 | 38.75 | 985 | 36.00 | 914 | 33.75 | 857 | 22.38 | 580 | 54.13 | 1375 | 60.03 | 1525 | M39 | 28-35 | 476 | 717 | |
| 32" | 7.50 | 190 | 12.50 | 318 | 41.75 | 1060 | 38.50 | 978 | 36.00 | 914 | 24.80 | 630 | 56.50 | 1435 | 62.40 | 1585 | M39 | 28-41 | 618 | 880 | |
| 36" | 8.00 | 203 | 13.00 | 330 | 46.00 | 1168 | 42.75 | 1085 | 40.25 | 1022 | 26.77 | 680 | 62.40 | 1585 | 69.48 | 1765 | M20 | 32-41 | 762 | 1042 | |
| 6" | 2.75 | 70 | 9.5 | 240 | 3.5 | 216 | 6.89 | 175 | 17.91 | 435 | 21.45 | 545 | M20 | 8-22 | 28 | ||||||
| 8" | 2.80 | 71 | 11.75 | 298 | 10.62 | 270 | 8.26 | 210 | 20.67 | 525 | 24.21 | 615 | M24 | 8-22 | 36 | ||||||
| 10" | 3.00 | 76 | 14.25 | 362 | 12.75 | 324 | 9.84 | 250 | 23.81 | 605 | 27.36 | 695 | M24 | 12-25 | 53 | ||||||
| 12" | 3.38 | 86 | 17.00 | 432 | 15.00 | 381 | 11.24 | 285 | 28.74 | 730 | 32.78 | 830 | M27 | 12-25 | 74 | ||||||
| 14" | 3.63 | 92 | 18.75 | 476 | 16.25 | 413 | 12.64 | 320 | 31.50 | 800 | 35.43 | 900 | M27 | 12-29 | 110 | ||||||
| 16" | 4.00 | 102 | 21.25 | 540 | 18.50 | 470 | 13.98 | 355 | 34.25 | 870 | 38.58 | 980 | M30 | 16-29 | 138 | ||||||
聲明：【D373H凸耳式蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D373H凸耳式蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
