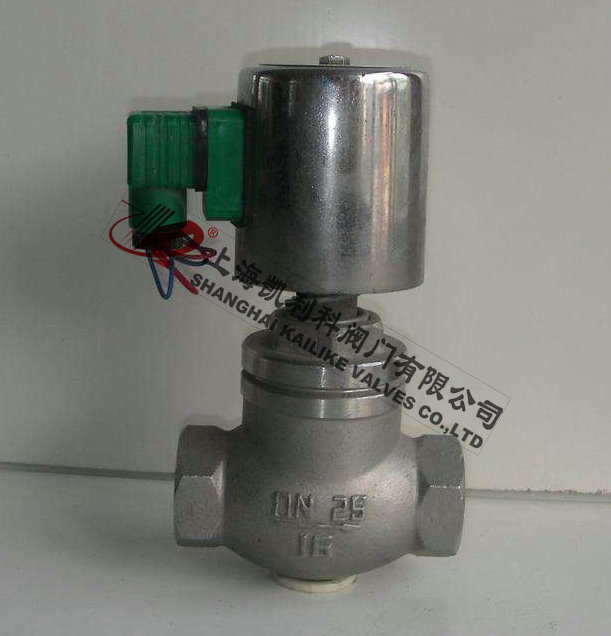

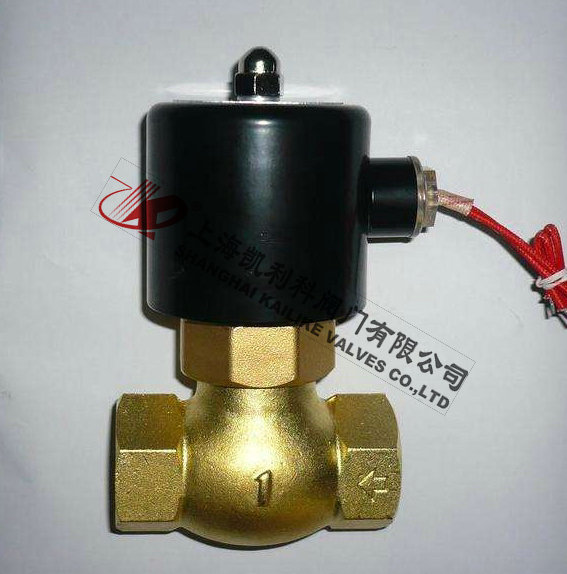

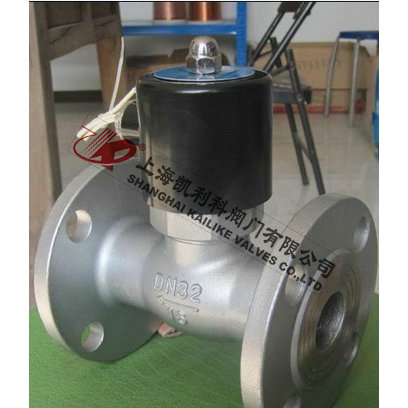

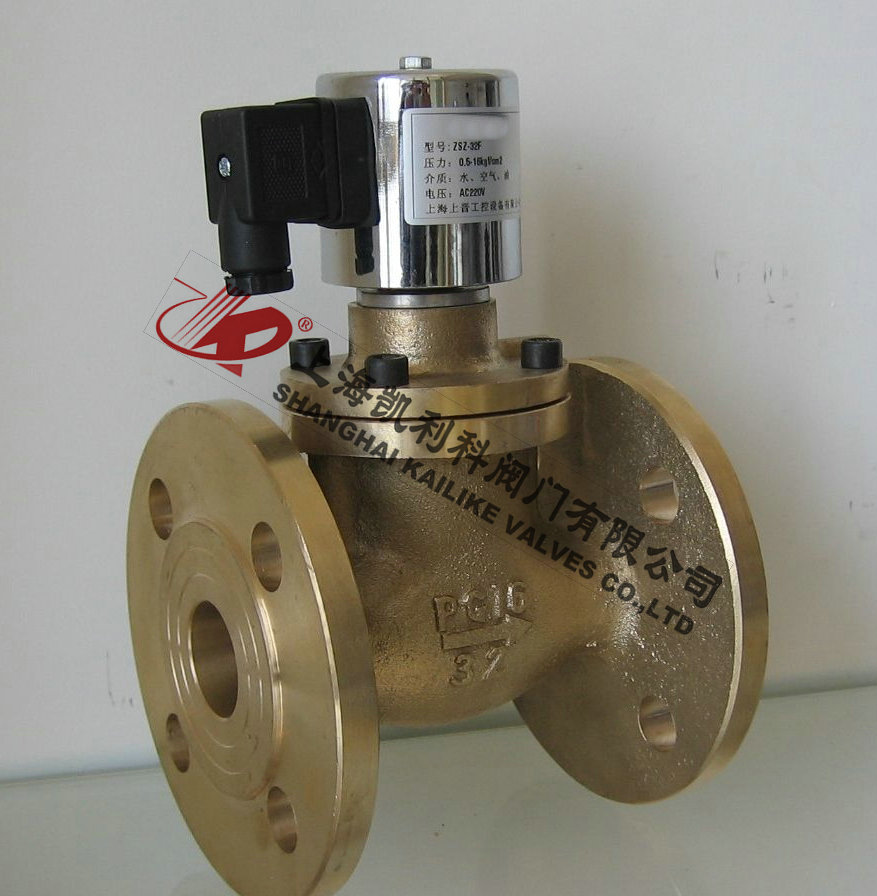

產品名稱：	水用電磁閥	產品型號：	ZQDF
公稱通徑：	DN15～DN100	結構形式：	直動式、先導式
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-29ºC～+220ºC	驅動方式：	電磁動
閥體材質：	黃銅、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、液體、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

ZQDF水用電磁閥廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZQDF水用電磁閥系列主要用于水、液體、空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

產品特點

耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

結構原理

ZQDF水用電磁閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。

技術參數

型號	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公稱壓力MPa	1.6
工作壓差MPa	DN15～50		0～1.6
	DN65～100		0.05～1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體	水油液體	熱水、油	油
介質溫度℃	≤60	≤180	≤220	≤60	≤180	≤220
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
泄漏量m1/min	按JB/T7352-94·F規定
功耗	AC≤70VA DC≤60W
防爆標志	dIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋M20×1.5
環境溫度	-40～+60℃

外形結構圖



主要外形尺寸

公稱通徑 DN	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2	176	130	95	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				265	290	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18

防爆結構圖

安裝須知

1、ZQDF水用電磁閥安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。

使用保養

1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。

結構分解圖
