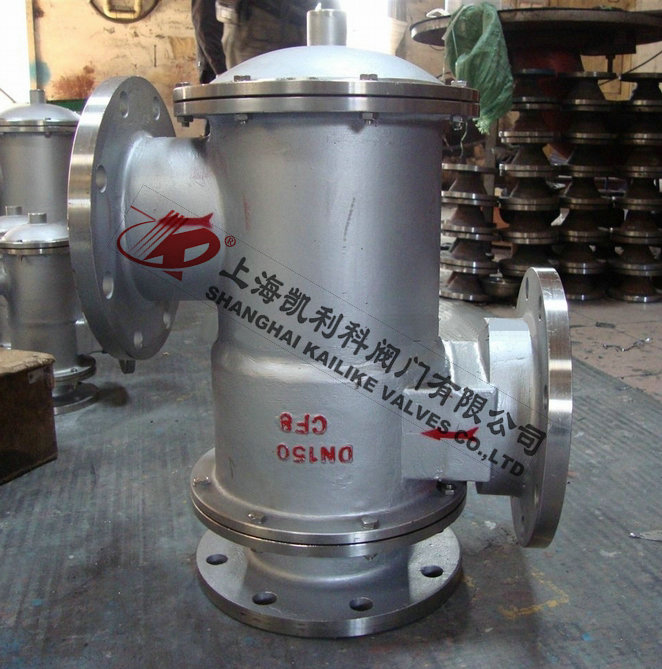

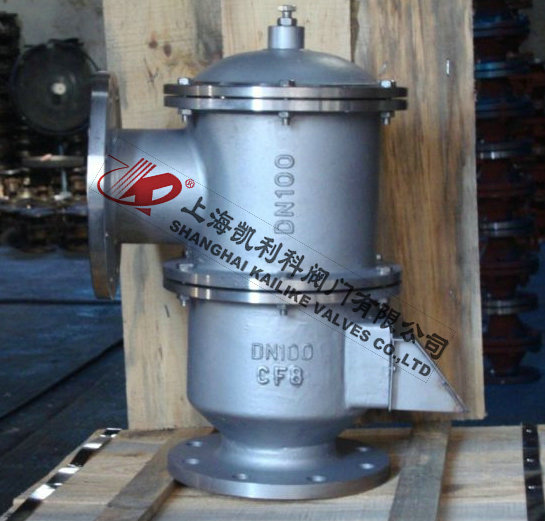

HX4,HXF4氨水罐呼吸閥
HX4、HXF4氨水罐呼吸閥是固定在儲罐頂上的通風裝置，用來維持儲罐氣壓平衡，以保證罐內壓力的正常狀態，防止罐內超壓或超真空室儲罐遭受損壞，也可減少罐內液體揮發損耗。是儲罐不可缺少的安全設施。
|
產品名稱： |
氨水罐呼吸閥 |
產品型號： |
HX4、HXF4 |
|
公稱通徑： |
DN50～DN500 |
結構形式： |
帶接管 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-28ºC～+60ºC |
安裝位置： |
儲罐頂部 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
汽油、柴油、煤油、原油、甲苯等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
HX4、HXF4氨水罐呼吸閥是固定在儲罐頂上的通風裝置，用來維持儲罐氣壓平衡，以保證罐內壓力的正常狀態，防止罐內超壓或超真空室儲罐遭受損壞，也可減少罐內液體揮發損耗。是儲罐不可缺少的安全設施。
設計規范
據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：甲、乙類液體的固定頂罐，應設阻火器和呼吸閥。而我國呼吸閥產品類型單一，還滿足不了石油化工各部門的需求。為了解決上述問題，我公司研制開發了HX型氨水罐呼吸閥，該呼吸閥類型多，規格齊全，結構緊湊、重量輕、通風量大、泄漏小等優點。該產品有單呼閥，單吸閥，呼吸閥，各種結構形式均可與阻火器組合構造，也可配制所需的接管。
制造標準：GB5908-86；SY7511-87
法蘭標準：HG20592-97；JB/T78-94
檢驗標準：SY/T0511-1996《石油儲罐呼吸閥》；API2000
型號編制
代號說明
|
代號 |
類型 |
代號 |
類型 |
|
HX1 |
帶接管呼吸閥 |
HXF1 |
帶接管阻火呼吸閥 |
|
HX2 |
帶雙接管呼吸閥 |
HXF2 |
帶雙接管阻火呼吸閥 |
|
HX3 |
帶吸入接管呼吸閥 |
HXF3 |
帶吸入接管阻火呼吸閥 |
|
HX4 |
帶呼出接管呼吸閥 |
HXF4 |
氨水罐呼吸閥 |
|
HX5 |
單呼閥 |
HXF5 |
阻火單呼閥 |
|
HX6 |
單吸閥 |
HXF6 |
阻火單吸閥 |
|
HX7 |
帶接管呼出閥 |
HXF7 |
帶接管阻火呼出閥 |
|
HX8 |
帶接管吸入閥 |
HXF8 |
帶接管阻火吸入閥 |
零部件材料
|
代號 |
主體材料 |
閥盤/閥座 |
密封材料 |
|
Ⅰ |
ZG200-400 |
0Cr19Ni9 |
F4 |
|
Ⅱ |
ZG0Cr18Ni9 |
ZG0Cr18Ni9 |
F4 |
|
Ⅲ |
ZG0Cr18Ni9Ti |
ZG0Cr18Ni9Ti |
F4 |
|
Ⅳ |
ZG0Cr18Ni12Mo2Ti |
ZG0Cr18Ni12Mo2Ti |
F4 |
|
Ⅴ |
ZAlsi7Mg |
ZAlsi7Mg |
F4 |
通氣量表
|
代號 |
規格mm |
50 |
80 |
100 |
150 |
200 |
250 |
|
壓力等級P |
通氣量m3/h |
|
A |
+355 |
25 |
60 |
90 |
190 |
340 |
500 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
B |
+980 |
30 |
70 |
100 |
200 |
380 |
600 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
C |
+1765 |
40 |
95 |
140 |
280 |
500 |
800 |
|
-295 |
20 |
50 |
75 |
160 |
280 |
450 |
|
允許泄漏量m3/h |
≤0.04 |
≤0.4 |
操作壓力
|
等級 |
A |
B |
C |
D |
|
呼出壓力 |
+355Pa(36mmH2O) |
+980Pa(100mmH2O) |
+1765Pa(180mmH2O) |
由用戶定 |
|
吸入壓力 |
-295Pa(30mmH2O) |
-295Pa(30mmH2O) |
-392Pa(40mmH2O) |
由用戶定 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
|
H（HX1） |
280 |
430 |
430 |
530 |
630 |
740 |
820 |
940 |
|
H（HXF1） |
350 |
500 |
500 |
600 |
700 |
820 |
900 |
1020 |
|
L |
300 |
450 |
450 |
650 |
850 |
1000 |
1100 |
1250 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX2） |
280 |
430 |
430 |
530 |
630 |
740 |
|
H（HXF2） |
350 |
500 |
500 |
600 |
700 |
820 |
|
H1（HX2） |
110 |
180 |
180 |
220 |
260 |
320 |
|
H1（HXF2） |
180 |
250 |
250 |
290 |
330 |
400 |
|
L |
320 |
450 |
450 |
620 |
750 |
850 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX3） |
280 |
430 |
430 |
530 |
630 |
740 |
|
H（HXF3） |
350 |
500 |
500 |
600 |
700 |
820 |
|
H1（HX3） |
110 |
180 |
180 |
220 |
260 |
320 |
|
H1（HXF3） |
180 |
250 |
250 |
290 |
330 |
400 |
|
L |
310 |
450 |
450 |
635 |
800 |
950 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX4） |
280 |
430 |
430 |
530 |
630 |
740 |
|
H（HXF4） |
350 |
500 |
500 |
600 |
700 |
820 |
|
H1（HX4） |
110 |
180 |
180 |
220 |
260 |
320 |
|
H1（HXF4） |
180 |
250 |
250 |
290 |
330 |
400 |
|
L |
310 |
450 |
450 |
635 |
800 |
950 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
|
H（HX5） |
250 |
400 |
400 |
470 |
550 |
620 |
--- |
--- |
--- |
|
H（HXF5） |
320 |
470 |
470 |
540 |
620 |
700 |
780 |
900 |
1000 |
|
L |
290 |
420 |
420 |
535 |
700 |
835 |
950 |
1100 |
1200 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX6） |
270 |
400 |
400 |
470 |
550 |
620 |
|
H（HXF6） |
340 |
470 |
470 |
540 |
620 |
700 |
|
L |
290 |
420 |
420 |
535 |
700 |
835 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
H（HX7） |
250 |
400 |
400 |
470 |
550 |
620 |
700 |
|
H（HXF7） |
320 |
470 |
470 |
540 |
625 |
700 |
780 |
|
H1（HX7） |
110 |
160 |
160 |
200 |
250 |
290 |
320 |
|
H1（HXF7） |
180 |
270 |
270 |
270 |
320 |
370 |
400 |
|
L |
300 |
420 |
420 |
520 |
650 |
760 |
880 |
|
L1 |
165 |
250 |
250 |
320 |
400 |
480 |
550 |
外形結構圖
主要外形尺寸
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
|
H（HX8） |
250 |
400 |
400 |
470 |
550 |
620 |
|
H（HXF8） |
320 |
470 |
470 |
540 |
625 |
700 |
|
H1（HX8） |
110 |
160 |
160 |
200 |
250 |
290 |
|
H1（HXF8） |
180 |
230 |
270 |
270 |
320 |
370 |
|
L |
300 |
420 |
420 |
520 |
650 |
760 |
|
L1 |
165 |
250 |
250 |
320 |
400 |
480 |
安裝維護
1、氨水罐呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
2、氨水罐呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，呼吸閥與罐頂中心應該對稱安裝。
3、氨水罐呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“吸-吸-吸”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
4、氨水罐呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。
