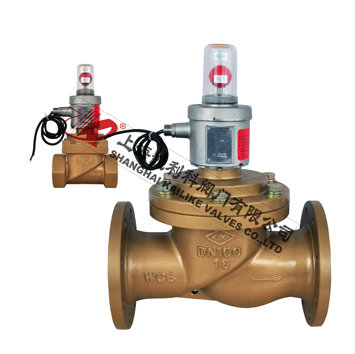

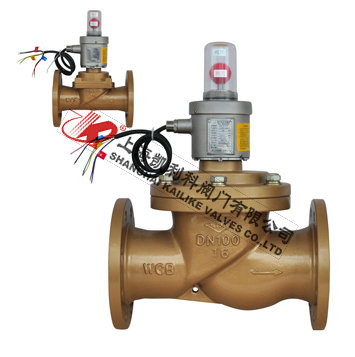

產品名稱：	電磁安全切斷閥	產品型號：	ZCRB
公稱通徑：	DN15～DN600	結構形式：	直動式、先導式
工作壓力：	1.0MPa～1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-15ºC～+60ºC	驅動方式：	電磁動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	煤氣、燃?xì)?、天然氣、液化石油氣、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCRB電磁安全切斷閥是城鎮、工業燃?xì)饧捌渌扇細怏w設備管路輸送系統中的附屬安全裝置，它通常安裝于系統的主管線上，與燃?xì)鈭缶到y(tǒng)、消防系統及其它智能報警控制系統等相連接，當安全系統檢測到燃?xì)馐褂貌话踩珪r（如:泄漏、超溫、超壓等），可聯動該電磁閥快讀切斷氣源，確保用氣安全。

產品應用

ZCRB電磁安全切斷閥是新型的燃?xì)夤苈饭こ痰陌踩涮籽b置，具有極佳的技術性能，負荷損失低，安全性高，適用于城市煤氣、天然氣、液化石油氣、沼氣等可燃性氣體，主要應用如下：
1、與可燃?xì)怏w泄漏檢測儀器聯接或整體消防系統聯動，當儀器檢測到可燃?xì)怏w泄漏或者其它需要切斷氣源的報警信號時，自動快速關閉主供氣體閥門，切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。
2、 與熱力設備的極限溫度（壓力）安全控制器連接，當設備內檢測點的溫度或壓力超過設定極限數值，自動關閉供氣閥門，停止燃?xì)夤┙o。
3、 與高層建筑的中央消防報警系統連接，當大廈發生火警時，自動切斷大廈內的燃?xì)夤?yīng)，防止煤氣爆炸的發生。
4、 在城市或工廠的燃?xì)夤?yīng)管網內安裝此系列燃?xì)饪焖偾袛嚅y，可在中央控制室內集中控制，遠距離遙控緊急關閉事故現場的管線燃?xì)夤?yīng)。
5、 燃?xì)夤苈废到y(tǒng)檢修、排除故障時切斷燃?xì)狻?br />

技術特性

內部結構圖

執行標準

GB191-2008	包裝、儲運圖示標志
GB3836.1-2010	爆炸性氣體環境用電氣設備 第1部分  通用要求
GB3836.2-2010	爆炸性氣體環境用電氣設備 第2部分  隔爆型“d”
GB3836.3-2010	爆炸性氣體環境用電氣設備 第3部分  增安型“e”
GB3836.9-2010	爆炸性氣體環境用電氣設備 第9部分  膠封型“m”
GB4208-2008	外殼防護等級（IP代碼）-
GB/T9113.1-2000	平面、凸面整體鋼制管法蘭
GB/T12220-2015	工業閥門  標志
GB/T12221-2005	金屬閥門  結構長度
GB/T13384-2008	機電產品包裝通用技術條件
GB/T13927-2008	工業閥門  壓力試驗
GB/T17241.6-2008	整體鑄鐵法蘭
GB/T22653-2008	液化氣體設備用電磁安全切斷閥
GB/T50028-2006	城鎮燃?xì)庠O(shè)計規范
CJ/T3056-1995	城鎮燃?xì)庥们蚰ヨT鐵、鑄鋼制閥門通用技術要求
JB/T5995-1992	機電產品使用說明書編寫規定
JB/T5300-2008	工業用閥門材料  選型導則
JB/T7352-2010	工業過程控制系統用防爆電磁安全切斷閥
TSGD2001-2006	壓力管道原件制造許可規則
TSGD2002-2006	壓力管道原件型式試驗規則
CJ/T394-2012	電磁安全切斷閥
CJ/T3055	燃?xì)忾y門的試驗與檢驗

燃?xì)鈭缶到y(tǒng)集成方案一



燃?xì)鈭缶到y(tǒng)集成方案二

技術參數

結構類型：直動式/先導式

控制方式：手開、瞬時電源開、手關

公稱通徑：DN15-DN600

公稱壓力：1.6MPa

工作壓力：0-0.6MPa

工作電壓：DC24V/AC220V

電壓偏差：±10%

防爆等級：Exdll CT6 Gb

防護等級：IP66

切斷時間：DN15-DN100≤1S DN125-DN600≤3S

介質溫度：-29℃～+80℃

環境溫度：-20℃～+60℃

引線長度：1米

連接方式：螺紋連接DN15-DN50  法蘭連接DN15-DN600

密封材料：NBR丁晴橡膠/FPM氟橡膠

閥體材質：鑄鋼WCB、不銹鋼CF8/CF8M

工作介質：天然氣、城市煤氣、液化石油氣、沼氣等可燃?xì)怏w

工作原理

   ZCRB電磁安全切斷閥是常開型電磁閥，工作時手動復位開閥，電磁力關閉。即：手動復位打開，瞬間通電關閉，也可手動關閉。
   ZCRB電磁安全切斷閥正常工作時不需要接通電源，事故發生時，只需2秒鐘的瞬時脈沖電源信號就能迅速關閉電磁閥，節電又安全，瞬間通電最長時間不能超過20秒。
   電磁閥需要開閥時，旋開防污護罩，手動向上拉起復位手柄，閥桿帶動密封組件上移，使閥門處于開啟狀態，同時機械卡鎖裝置執行開鎖動作，將閥桿及密封組件鎖定在開啟狀態，切記防護罩復位。如需關閉電磁閥，則需短時接通關閉閥線圈電源，產生的電磁吸力使機械卡鎖裝置脫開鎖定，密封組件在復位彈簧的彈力作用下，向下復位，使電磁閥處于關閉狀態。
   當報警控制系統失效或者應急情況下可通過人工手動緊急關閉閥門，手動關閉閥控件需解除防護后才能操作，符合國家標準規范。

外形結構圖



主要外形尺寸

公稱通徑	內螺紋			法蘭連接							重量
mm	G	L	H	D	D1	D2	f	n-φd	L	H	螺紋	法蘭
DN15	1/2	100	210	95	65	45	2	4-φ14	130	240	2.3	5
DN20	3/4	100	230	105	75	55	2	4-φ14	150	270	2.4	6
DN25	1	100	230	115	85	65	2	4-φ14	160	285	2.4	7
DN32	1 1/4	130	265	135	100	78	2	4-φ18	180	300	5	8
DN40	1 1/2	130	285	145	110	85	3	4-φ18	200	310	6	9.5
DN50	2	150	300	160	125	100	3	4-φ18	230	325	7	11.5
DN65				180	145	120	3	4-φ18	290	400		21
DN80				195	160	135	3	8-φ18	310	435		26.5
DN100				215	180	155	3	8-φ18	350	460		32
DN125				245	210	185	3	8-φ18	400	580		55
DN150				280	240	210	3	8-φ18	480	600		64
DN200				335	295	265	3	12-φ22	600	650		110
DN250				405	355	320	3	12-φ26	650	900		210
DN300				460	410	370	4	12-φ26	750	1000		350
DN350				520	470	435	4	16-φ26	850	1080		450
DN400				580	525	480	4	16-φ30	950	1200		530
DN500				705	650	609	4	20-φ34	1150	1400		750
DN600				840	770	718	5	20-φ36	1350	1500		1580

安裝要求

安裝方式：通徑≤DN100優選水平管道，通徑≥DN100必須水平管道，復位手柄垂直向上。
安裝方向：閥體表面介質流向箭頭必須與介質實際流向一致。
適用介質：介質中應無顆粒狀，纖維狀雜質，建議閥前加裝過濾器（濾網≥50目）。
安裝環境：室內或者有防雨設施的戶外、環境溫度：-20℃～+60℃、環境濕度：5%～95%。
預留空間：鑒于操作及維修需要，電磁閥頂部預留空間高度（H）：≤DN150應大于1米、≥DN200應大于2米。
管道吹掃：安裝完成后，手動方式開啟電磁閥，用0.4MPa的壓縮空氣對管道實施吹掃，歷時≥1分鐘。
接線準備：1.確認控制電源壓力是否與電磁閥標稱電源電壓一致；
          2.測量控制電壓值波動范圍是否在±10%范圍內。
          3.確認控制輸出觸點類型是否為脈沖輸出（持續通電時間必須≤20秒）。
