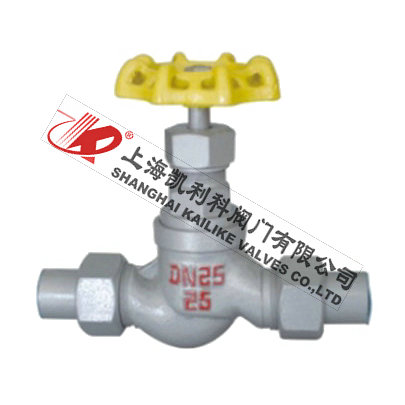

J11B內螺紋氨用截止閥
J11B內螺紋氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點,成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題,特別適用于化工行業氨氣,燃?xì)夤艿赖膫魉?,并滿足長期可靠使用的要求,其密封性、可維修性、安全性等。
|
產品名稱: |
內螺紋氨用截止閥 |
產品型號: |
J11B |
|
公稱通徑: |
DN10~DN32 |
結構形式: |
截止式 |
|
公稱壓力: |
2.5MPa |
連接方式: |
內螺紋 |
|
適用溫度: |
-40ºC~+200ºC |
驅動方式: |
手輪 |
|
閥體材質: |
鑄鐵、鑄鋼、不銹鋼 |
標準: |
國標GB、德國DIN、美國API、ANSI |
|
適用介質: |
氨氣、氣體、液體 |
生產廠家: |
上海凱利科閥門有限公司 |
產品說明
J11B內螺紋氨用截止閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點,成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題,特別適用于化工行業氨氣,燃?xì)夤艿赖膫魉?,并滿足長期可靠使用的要求,其密封性、可維修性、安全性等。
產品特點
1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點,根據介質具體特性,氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至-40℃,最大限度保證工況條件使用要求。
2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償,達到雙重保險的效果,密封性能穩定,無粘著磨損,有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下,保證中法蘭密封絕對可靠。
4、上密封裝置中采用多級聚四氟乙烯密封材料,形成組合密封,確保閥門在使用期限內填料函無介質泄露,消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。
主要零件材料
|
零件名稱 |
閥體、閥蓋 |
密封圈 |
填料 |
填料壓蓋 |
閥桿 |
墊片 |
|
J11B-25Z |
灰鑄鐵 |
巴氏合金 |
聚四氟乙烯 |
碳 鋼 |
聚四氟乙烯 |
|
J11F-25Z |
灰鑄鐵 |
聚四氟乙稀 |
性能規范
公稱壓力
PN(MPA) |
試驗壓力
PS(MPa) |
適用介質 |
適用溫度(℃) |
|
2.5 |
3.8 |
氨氣、
氨液等
NH3 |
巴氏合金
-40℃
+150℃ |
四氟
-40℃
+200℃ |

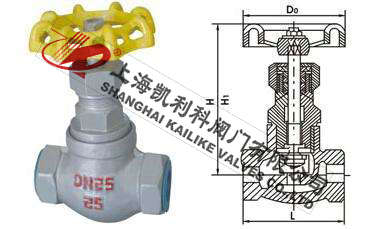

外形結構圖
主要外形尺寸
|
名 稱 |
總長(L) |
閥體長(L) |
全開(H) |
全關(H1) |
手輪直徑(D0) |
連接方式 |
|
DN10 |
63 |
- |
- |
110 |
80 |
3/3"管柱螺紋 |
|
DN15 |
73 |
50 |
165 |
138 |
100 |
1/2"管柱螺紋 |
|
DN20 |
86 |
55 |
170 |
142 |
100 |
3/4"管柱螺紋 |
|
DN25 |
- |
58 |
|
160 |
120 |
1"管柱螺紋 |
|
DN32 |
- |
77 |
|
185 |
140 |
11/4"管柱螺紋 |
聲明:【J11B內螺紋氨用截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的J11B內螺紋氨用截止閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
