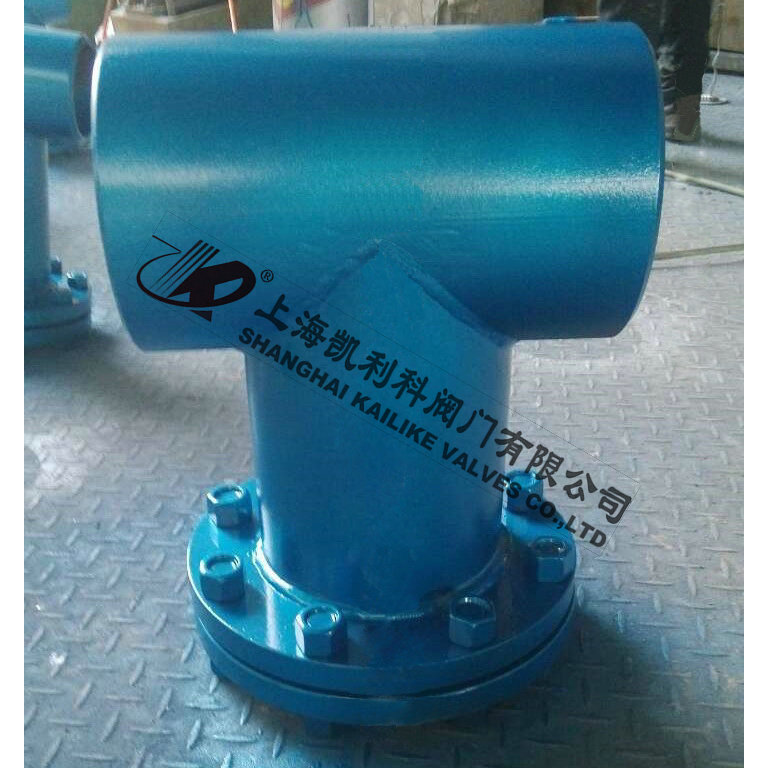

產品名稱：	對焊連接直流式T型過濾器	產品型號：	ST36
公稱通徑：	DN15～DN500	結構形式：	T型
工作壓力：	1.6MPa～16.0MPa	連接方式：	對焊、法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

ST36對焊連接直流式T型過濾器由閥體、過濾網、閥蓋及緊固件等部件組成，其安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。該產品的過濾網材料主要有不銹鋼多孔板、不銹鋼編織網和不銹鋼燒結網等。

執行標準

設計標準	HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999
法蘭標準	GB/T 9112-2000、HG 20592-2009、HG 20592-1997、HG 20615-1997
結構長度標準	GB/T 12221或按客戶要求
試驗與檢驗標準	JB/T 9092或客戶指定標準

結構原理

T型過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直安裝時要求水流方向是自上而下，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

直流式原理圖



正折流原理圖

反折流原理圖

管路支管圖


T型過濾器有直通式、正折流、反正流三種類型，正折流式T型過濾器與反折流式T型過濾器在外形、結構、尺寸、功能上基本相同，其最大區別在于濾筒的絲網安裝有別，正折流式絲網安裝在濾筒內，反折流式絲網則安裝在濾筒外，正折流式過濾的時候一般是從里向外，反折流式過濾的時候一般是從外向里，該種T型過濾器廣泛應用于蒸汽、空氣、水、油品等多種介質的管線中用于保護管線系統上各種設備，如水泵、閥門等，免受管道內的鐵銹、焊渣等雜物帶來對管道的堵塞和損壞，本產品具有抗污性能強，排污方便，流通面積大，壓力損失小，結構簡單，體積小等特點。

零部件材料

序號	零件名稱	材料名稱
1	閥  體	WCB	304	304L	316	316L
2	濾  網	304		304L	316	316L
3	緊固件	WCB/35#	304	304L	316	316L
4	密封件	柔性石墨、聚四氟乙烯
5	排放口	WCB	304	304L	316	316L
6	閥  蓋	WCB	304	304L	316	316L

直流式外形結構圖



直流式主要外形尺寸

公稱通徑 DN(mm)	尺寸					排放口"B"		重量(Kg)
	D	L	H	H1	I	PN1.0-2.5	PN4.0	PN1.0	PN2.5	PN 4.0
50	57	228	136	254	14	ZG1/2"	DN20	6.22	7.45	7.87
65	76	260	154	294	20	ZG1/2"	DN20	8.76	10.4	11. 6
80	89	292	172	332	23	ZG1/2"	DN20	10.2	13.7	14.3
100	108	350	203	399	28	ZG1/2"	DN20	13.9	18.9	21.9
125	133	388	226	449	42	ZG3/4"	DN20	21.1	28.3	45.2
150	159	434	251	508	60	ZG3/4"	DN20	28.3	38.7	46.3
200	219	536	310	339	104	ZG3/4"	DN20	44.6	62.9	93.1
250	273	640	368	768	110	ZG3/4"	DN20	68.1	97.5	143.1
300	325	744	426	898	132,	ZG3/4"	DN20	93.0	138.7	207.5
350	377	802	461	980	158	ZG3/4"	DN25	212.2	188.3	-
400	426	898	517	1100	179	ZG3/4"	DN25	184.5	238.9	-
500	529	1078	623	1339	227	ZG3/4"	DN25	-	-	-
600	630	1128	630	1438	277	ZG3/4"	-	-	-
700-1800	按客戶需求定制

正折流外形結構圖



正折流主要外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸						有效過濾 面積(m2)	排放口"B"		重量(Kg)
		D	L	L1	L2	H	I		PN1.0-2.5	PN4.0	PN1.0	PN2.5	PN4.0
1.6-4.0	50	57	300	528	164	64	16	0.0132	ZG1/2"	DN20	6.59	7.31	8.95
	65	70	338	594	184	76	25	0.0202	ZG1/2"	DN20	9.15	10.6	12.6
	80	89	368	652	196	86	30	0.0276	ZG1/2"	DN20	11.0	13.3	15.7
	100	108	423	735	220	105	40	0.0373	ZG1/2"	DN20	14.7	20.1	23.4
	125	133	466	814	240	124	45	0.0544	ZG3/4"	DN20	20.3	28.6	34.7
	150	159	521	917	270	143	55	0.0776	ZG3/4"	DN20	28.8	39.6	46.9
	200	219	630	1108	320	178	70	0.1260	ZG3/4"	DN20	48.0	66.8	98.4
	250	273	738	1310	370	216	90	0.1915	ZG3/4"	DN20	76.5	105.3	154.6
	300	325	846	1512	420	254	105	0.2673	ZG3/4"	DN20	101.2	158.9	232.6
	350	377	911	1631	450	279	120	0.3253	ZG3/4"	DN25	137.9	218.9	329.0
	400	426	1038	1840	521	305	140	0.4094	ZG3/4"	DN25	191.1	301.2	474.0
	500	529	1234	2208	609	381	230	0.6444	ZG3/4"	DN25	290.3	498.4	705.7
	600	630	1340	2454	710	432	250	0.8598	ZG3/4"	DN25	385.8	668.2	-

反折流外形結構圖

反折流主要外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸						有效過濾 面積(m2)	排放口"B"		重量(Kg)
		D	L	L1	L2	H	I		PN1.0-2.5	PN4.0	PN1.0	PN2.5	PN4.0
1.6-4.0	50	57	300	528	164	164	16	0.0135	ZG1/2"	DN20	7.00	7.31	8.90
	65	76	338	594	184	184	25	0.021	ZG1/2"	DN20	9.17	10.6	12.6
	80	89	368	652	196	196	30	0.0284	ZG1/2"	DN20	11.0	13.4	15.8
	100	108	423	735	220	175	40	0.0382	ZG1/2"	DN20	14.8	20.2	23.4
	125	133	466	814	240	194	45	0.0554	ZG3/4"	DN20	20.4	28.7	34.7
	150	159	521	817	270	217	55	0.0788	ZG3/4"	DN20	29.1	40.6	47.2
	200	219	630	1108	320	268	70	0.1277	ZG3/4"	DN20	48.1	66.8	98.4
	250	273	738	1310	370	320	90	0.1936	ZG3/4"	DN20	76.7	105.3	154.7
	300	325	846	1512	420	372	105	0.2697	ZG3/4"	DN20	101.5	159.1	232.8
	350	377	911	1631	450	401	120	0.3279	ZG3/4"	DN25	137.9	219.0	329.0
	400	426	1038	1840	521	449	140	0.4128	ZG3/4"	DN25	190.7	301.3	474.0
	500	529	1234	2208	609	539	230	0.6486	ZG3/4"	DN25	290.5	498.5	705.9
	600	630	1340	2454	710	564	250	0.8645	ZG3/4"	DN25	386.1	668.4	-

聲明：【ST36對焊連接直流式T型過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ST36對焊連接直流式T型過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
