產品名稱：	天然氣管道減壓閥	產品型號：	YK43F、YK43X
公稱通徑：	DN15～DN500	結構形式：	活塞式、先導式
工作壓力：	1.0MPa～6.4.0MPa～16.0MPa～25.0MPa	連接方式：	法蘭、螺紋
適用溫度：	-20ºC～+425ºC	功能作用：	減壓后穩壓
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

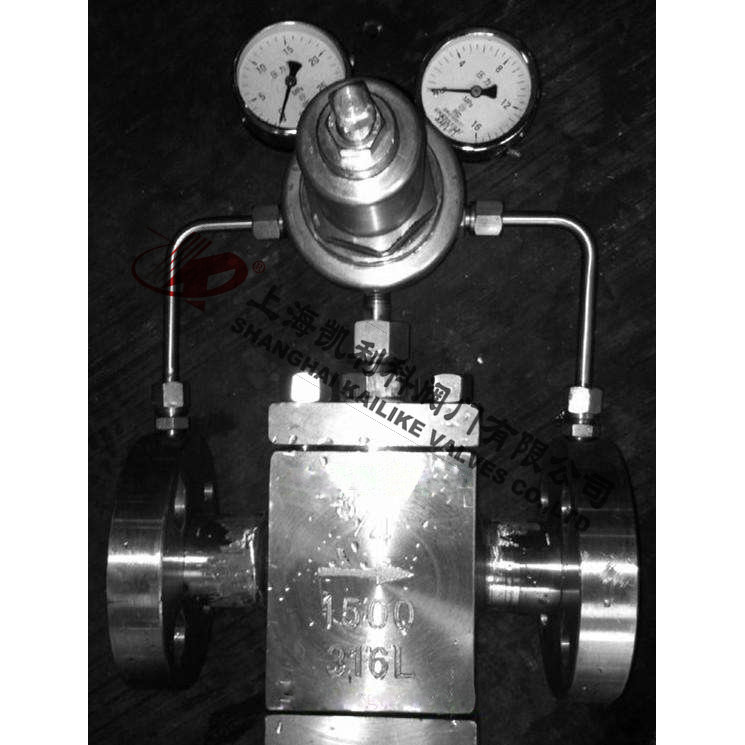

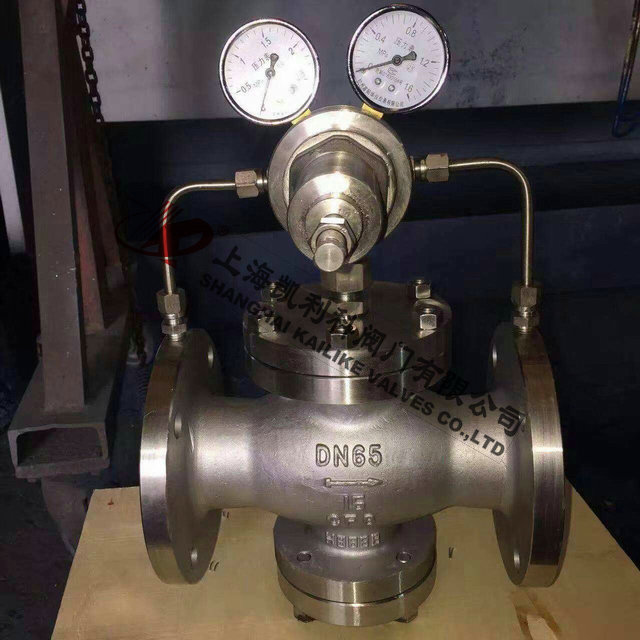

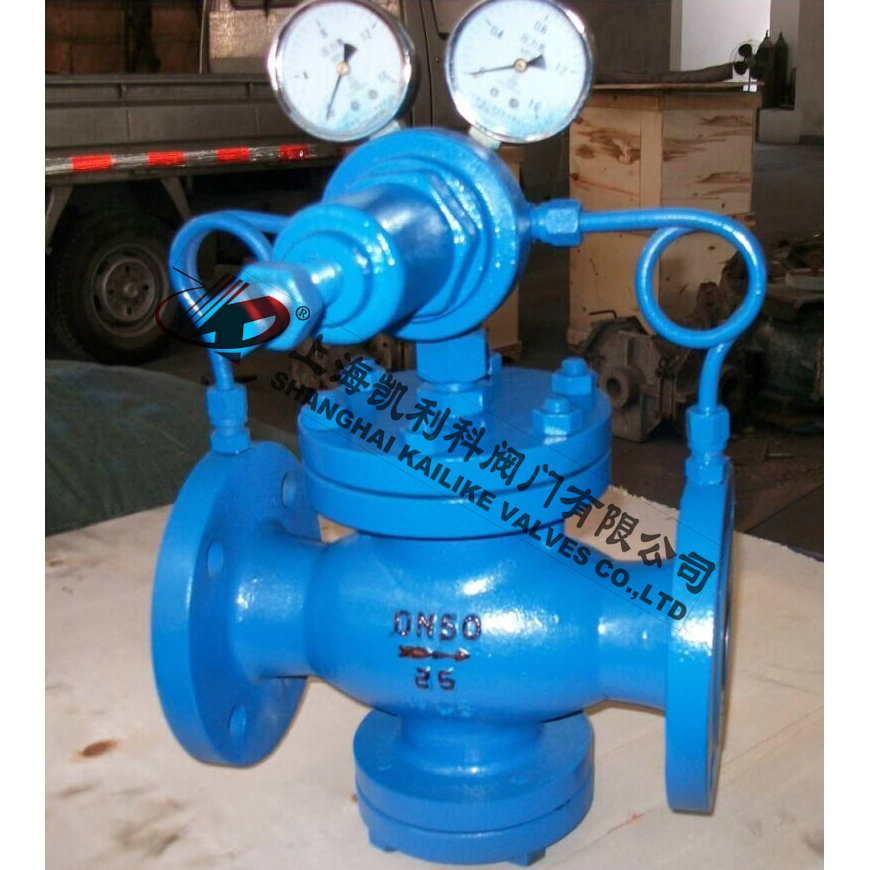

YK43F、YK43X天然氣管道減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

產品作用

本產品主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。

性能范圍

公稱壓力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
殼化試驗壓力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
壓力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
最小壓差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	GB12245-1989
其他標準	其他非標定制

減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/銅合金
活塞	合金鑄鐵
導閥座導閥桿	2Cr13
主閥彈簧	1Cr18Ni9Ti
導閥主彈簧	50CrVA
調節彈簧	60Si12Mn

外形結構圖

外形尺寸(PN1.6-4.0)單位：mm

公稱通徑 DN	外形尺寸
	L		H	h
	1.6/2.5MPa	4.0MPa
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

外形尺寸(PN6.4-16.0) 單位：mm

公稱通徑 DN	外形尺寸
	L		H	h
	6.4MPa	10.0/16.0MPa
15	180	180	305	105
20	180	200	340	105
25	200	220	340	120
32	220	230	340	120
40	240	240	355	135
50	270	300	355	135
65	300	340	360	140
80	330	360	395	170
100	380		400	185
125	450		415	215
150	500		430	225
200	550		495	260
250	650		545	310
300	800		600	355
350	850		640	395
400	900		690	435
500	950		780	495

安裝說明

①為了操作和維護方便，該天然氣管道減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與天然氣管道減壓閥休上所示箭頭的方向一致。
③為了防止天然氣管道減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

聲明：【YK43F,YK43X天然氣管道減壓閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的YK43F,YK43X天然氣管道減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
