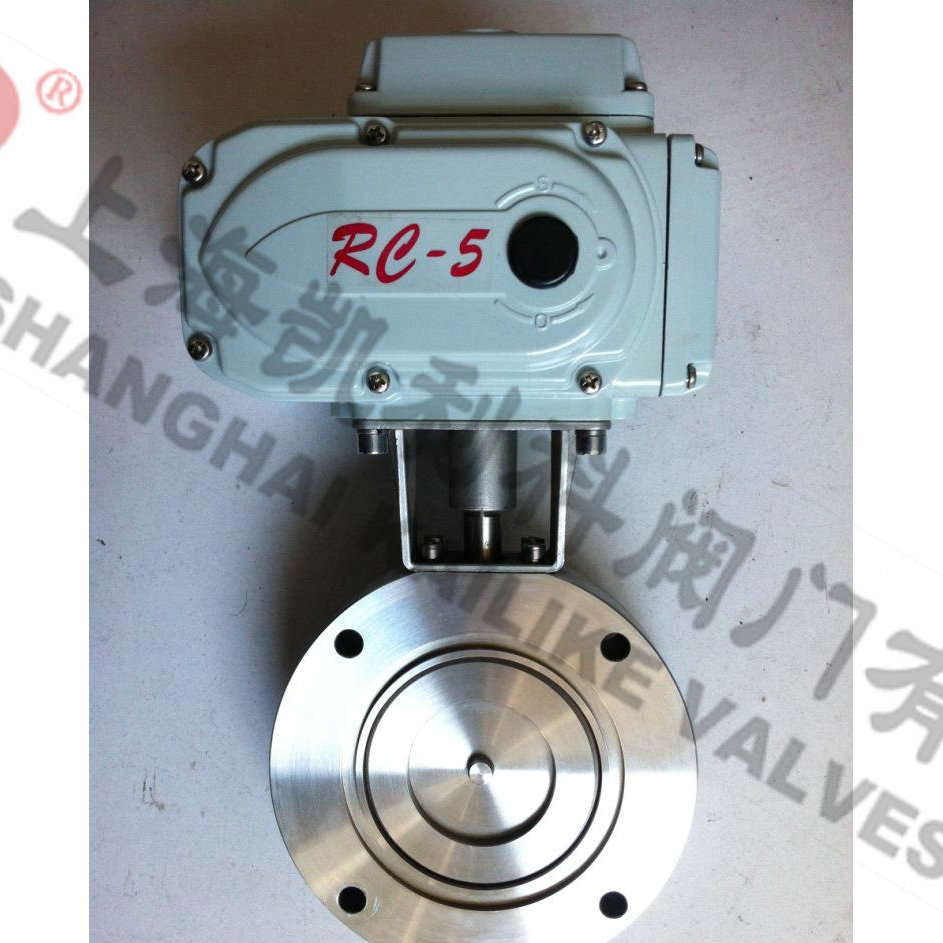

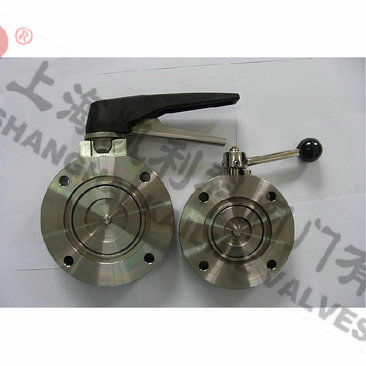

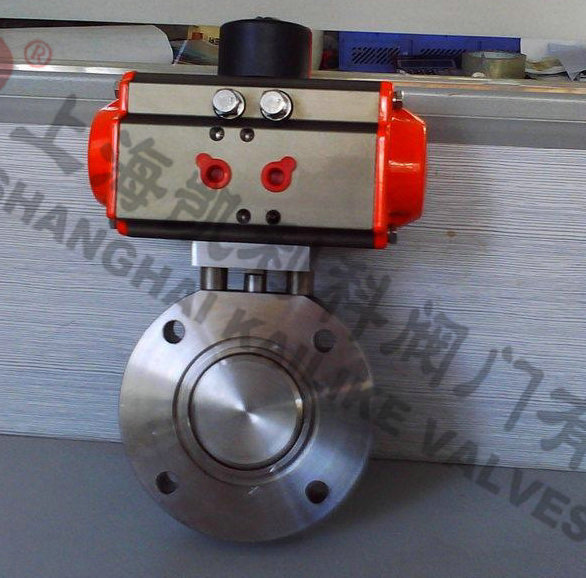

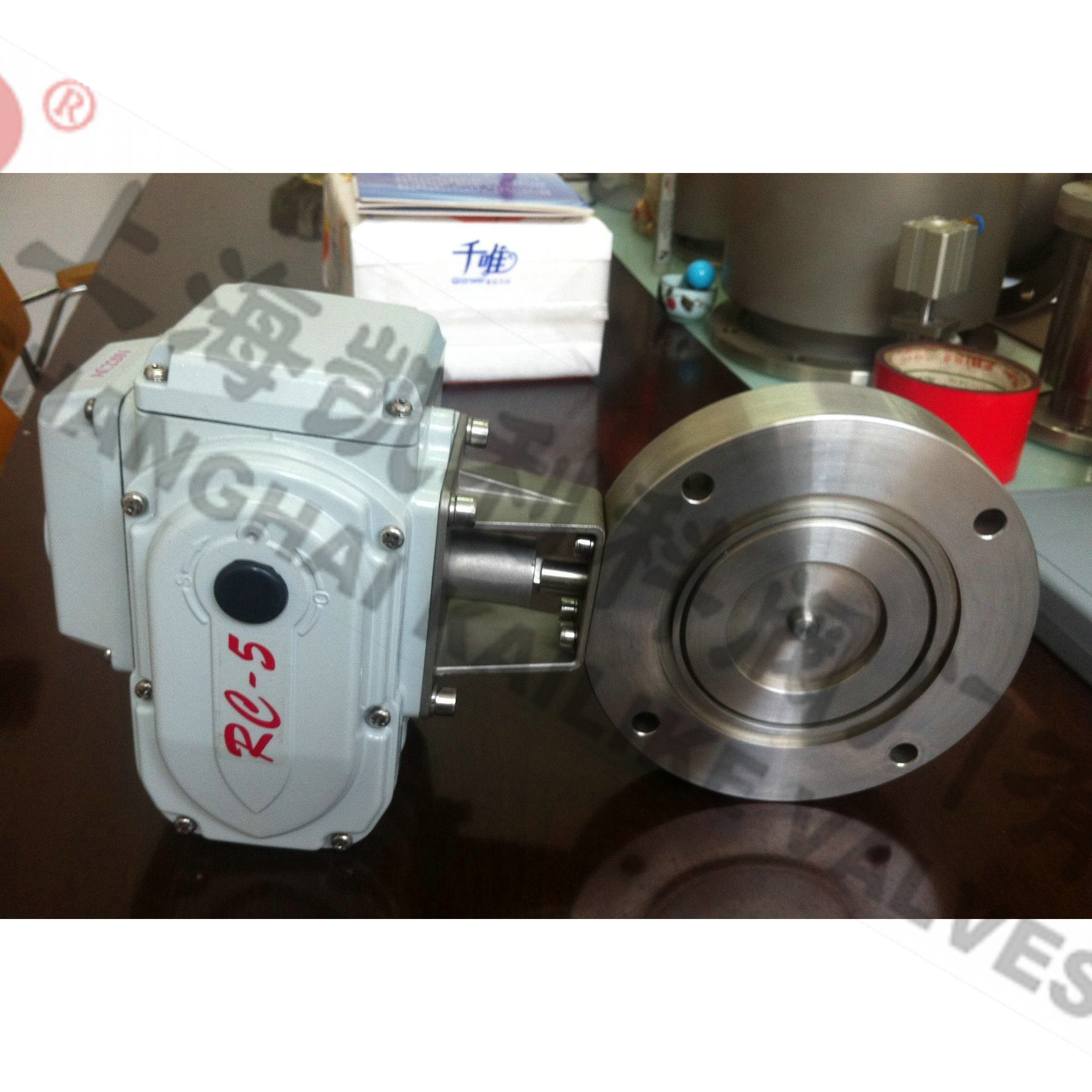

GI真空蝶閥用于接通或切斷真空管路中的氣流。閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。除了能用在真空狀態下，也能用在低壓狀態下使用。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
| 產品名稱： | 真空蝶閥 | 產品型號： | GI |
| 公稱通徑： | DN40～DN1200 | 閥座密封： | 氟橡膠、丁晴橡膠、金屬座 |
| 公稱壓力： | 105～1.3×10-4Pa | 連接方式： | 對夾式 |
| 適用溫度： | -30ºC～+150ºC | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼、316、316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 空氣 | 生產廠家： | 上海凱利科閥門有限公司 |
| 適用范圍：Applicability | 105～1.3×10-4Pa |
| 閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
| 適用溫度：Applicable Temperature |
-25～+80℃(丁腈橡膠) -30～+150℃(氟橡膠) |
| 氣源壓力：Mains Voltage | 0.4～0.6MPa |
| 安裝方向：Mounting Direction | 任意 |
| 型號 | DN | D | D0 | B | N | C | H | L |
| GI-32 | 32 | 90 | 70 | 22 | 4 | 9 | 130 | 140 |
| GI-40 | 40 | 100 | 80 | 22 | 4 | 9 | 140 | 155 |
| GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
| GI-63 | 63 | 130 | 110 | 28 | 4 | 9 | 170 | 190 |
| GI-80 | 80 | 145 | 125 | 28 | 8 | 9 | 185 | 212 |
| GI-100 | 100 | 165 | 145 | 28 | 8 | 9 | 206 | 242 |
| GI-125 | 125 | 200 | 175 | 34 | 8 | 11 | 240 | 283 |
| GI-160 | 150 | 225 | 200 | 34 | 8 | 11 | 265 | 320 |
| GI-200 | 200 | 285 | 260 | 40 | 12 | 11 | 334 | 400 |
| GI-250 | 250 | 335 | 310 | 45 | 12 | 11 | 384 | 473 |
| GI-320 | 300 | 425 | 395 | 50 | 12 | 147 | 472 | 568 |
| GI-400 | 400 | 510 | 480 | 60 | 16 | 14 | 560 | 700 |
| 型號 | DN | D | D0 | B | N | C | H | L |
| GI-32 | 32 | 78 | 64 | 22 | 4 | 7 | 118 | 134 |
| GI-40 | 40 | 85 | 70 | 22 | 4 | 7 | 125 | 147 |
| GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
| GI-63 | 63 | 125 | 105 | 28 | 4 | 9 | 165 | 187 |
| GI-80 | 80 | 145 | 125 | 28 | 4 | 9 | 185 | 212 |
| GI-100 | 100 | 170 | 145 | 28 | 4 | 12 | 210 | 244 |
| GI-125 | 125 | 195 | 170 | 34 | 4 | 12 | 238 | 280 |
| GI-150 | 150 | 220 | 195 | 34 | 8 | 12 | 263 | 317 |
| GI-200 | 200 | 275 | 250 | 40 | 8 | 12 | 324 | 396 |
聲明：【GI真空蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GI真空蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
