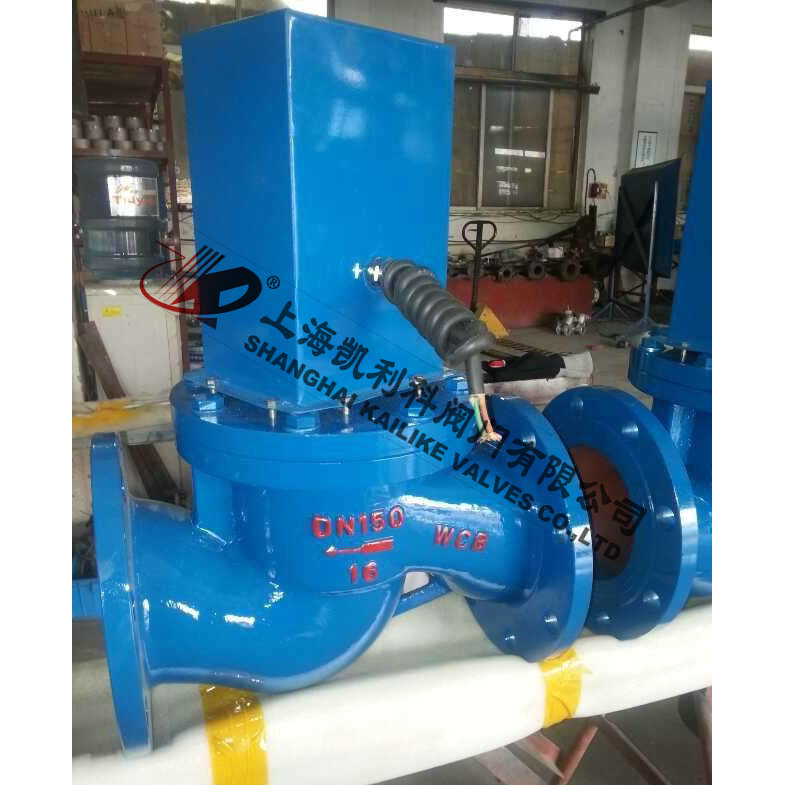

產品名稱：	煤氣電磁閥	產品型號：	ZCM
公稱通徑：	DN15～DN600	結構形式：	直動式
真空負壓：	1.0MPa	連接方式：	法蘭、螺紋
適用溫度：	-15ºC～+60ºC	驅動方式：	電磁動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	煤氣、燃?xì)?、天然氣、液化石油氣、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCM煤氣電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。

型號編制



結構及原理

煤氣電磁閥系一次開閥的直動式低壓電磁閥?？刂平橘|(zhì)通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。
根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。
電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。
常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。

技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介質	煤氣、天然氣等
介質溫度（℃）	≤60
公稱壓力（MPa）	1.0
工作壓差（MPa）	0～0.02						0～0.04
電源電壓	AC220V其它規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
額定流量系數（KV）
泄漏量（ml/min）	按JB/T7352-94·F規定
功耗（VA）	70			90			150		870		1100		3000
專業標志	ExdIIBT4 ExdllCT5
專業證編號	CE991010
出線口接頭	內螺紋M20×1.5
環境溫度	-40～+60℃

外形結構圖



主要外形尺寸

公稱通徑 DN	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2
20	148	92	3/4
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				324	250	185	145	118	20	3	4-Φ18
80				335	270	200	160	132	20	3	8-Φ18
100				475	320	220	180	156	22	3	8-Φ18
125				516	360	250	210	184	22	3	8-Φ18
150				540	400	285	240	211	24	3	8-Φ22
200				540	600	340	295	266	24	3	8-Φ22
250				610	750	395	350	319	26	3	12-Φ22
300				640	850	445	400	370	26	4	12-Φ22

防爆裝置



安裝須知

1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑。
5、安裝電磁閥前，管道必須清洗干凈。建議在電磁閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將電磁閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把電磁閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝電磁閥前，要注意看清產品電磁閥標牌，認真閱讀使用說明書電磁閥，判斷電磁閥產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。

使用保養

1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。

聲明：【ZCM煤氣電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCM煤氣電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
